Сооружаем коптильню из кирпича своими руками

На рынке представлено множество моделей компактных переносных коптилен для дачи или частного дома. Но гораздо надежнее возвести коптильню из кирпича на садовом участке своими руками. Конструкция ее не так сложна, как кажется на первый взгляд. Представленные чертежи, фото и видео помогут разобраться в устройстве, а пошаговая инструкция – без проблем справиться с поставленной задачей.

Какие бывают коптильни?

Коптить можно куриные окорока, сало, рыбу, домашнюю колбасу, мясо. При копчении продукты пропитываются древесным дымом, приобретая неповторимый аромат и вкус. Без коптильни на дровах добиться такого результата не удастся. Никакой жидкий дым, чайные заварки и прочие изобретения промышленности и находчивых хозяек не заменят настоящего копчения дымом.

На приусадебном участке можно установить как покупную коптильню, так и соорудить ее из подручных материалов своими руками. Самодельная коптильня может быть:

• из металлической или деревянной бочки;
• из ведра;
• из сваренных между собой металлических листов;
• кирпичная.

В домашних условиях коптить продукты можно так же в дымоходе, расположенном на чердаке дома. Для этого возле дымохода необходимо соорудить коптильную камеру, в которую дым по дымоходу будет поступать от печи, расположенной в доме. Этот вариант является самым бюджетным, но в тоже время и самым опасным с точки зрения техники противопожарной безопасности.

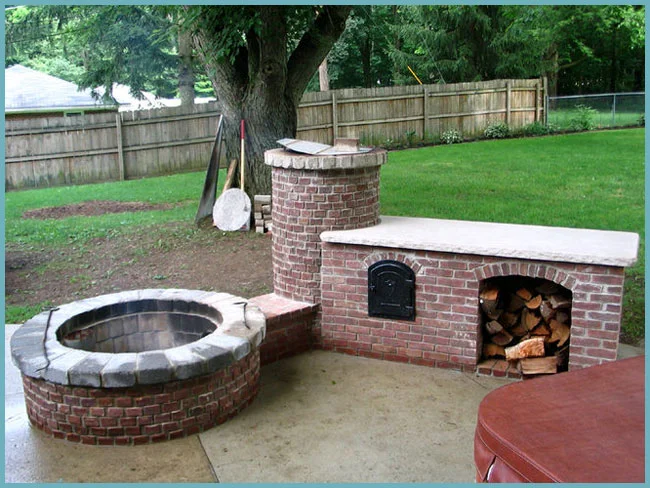

Самой надежной конструкцией является коптильня из кирпича. Более того, выложенная умелыми руками конструкция может стать настоящей изюминкой ландшафтного дизайна участка. Используя фото и чертежи, можно построить функциональную, прочную и стильную конструкцию. Коптильни из кирпича различаются:

• по размеру;
• по устройству:
• по функциональности.

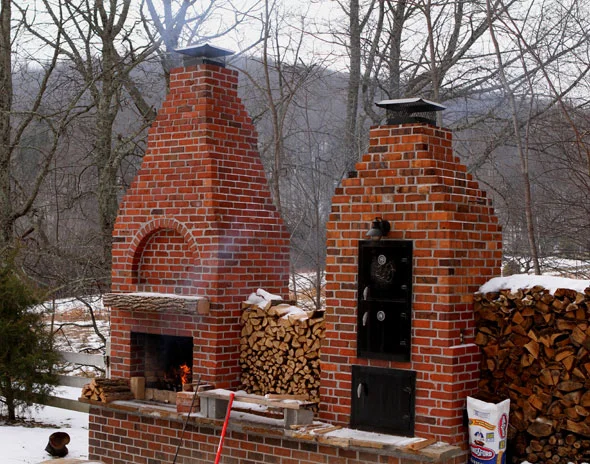

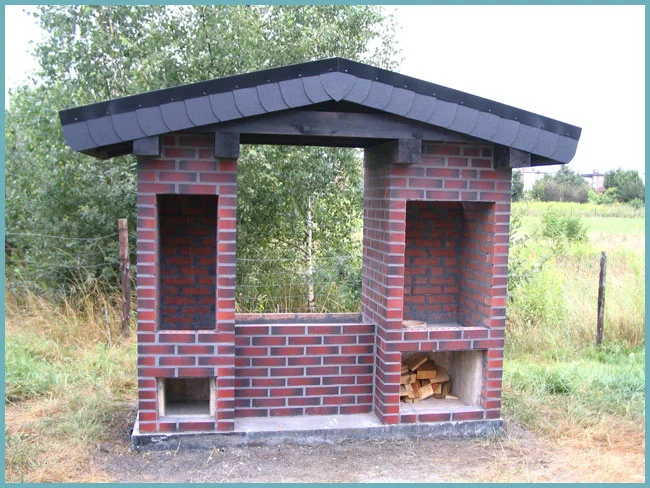

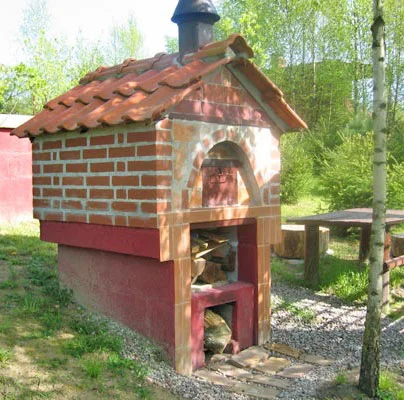

На участке можно возвести как совсем небольшую по объему, так и достаточно внушительных размеров коптильню. Большие коптильни рекомендуется проектировать в виде декоративных домиков.

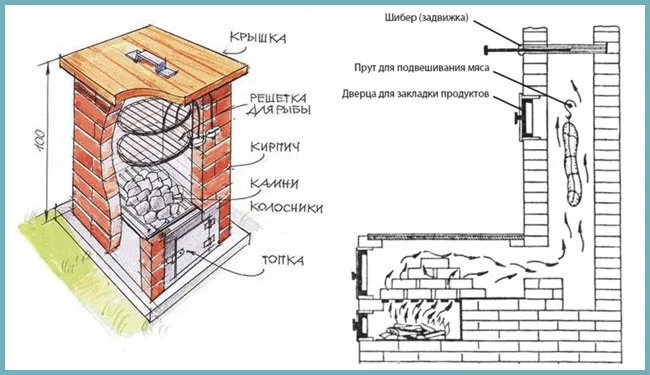

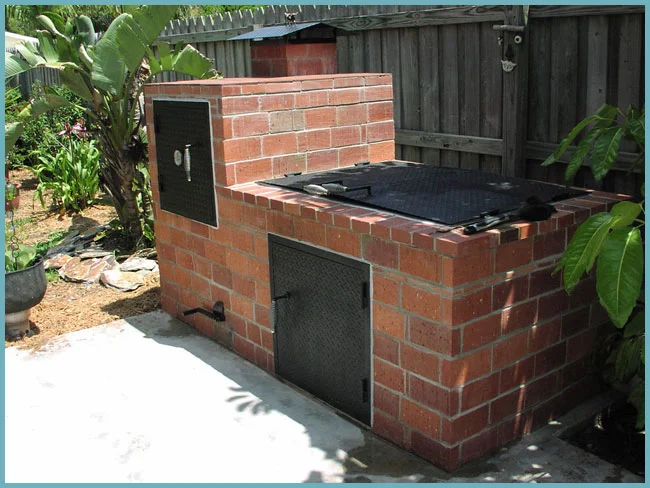

Различные по устройству коптильни можно использовать для горячего и холодного копчения продуктов. В первом случае топка будет располагаться непосредственно под камерой копчения, обдавая продукты горячим дымом. Холодное копчение подразумевает чуть отдаленный от камеры очаг огня, чтобы дым мог остыть перед попаданием к продуктам. Горячим копчением продукты готовятся в среднем 2,5 часа, а вот холодное копчение займет до 7 суток. Чертежи наглядно показывают разницу в устройстве двух видов коптилен. Расширить функциональность коптильни можно совмещением ее с барбекю или мангалом.

Из чего состоит коптильня

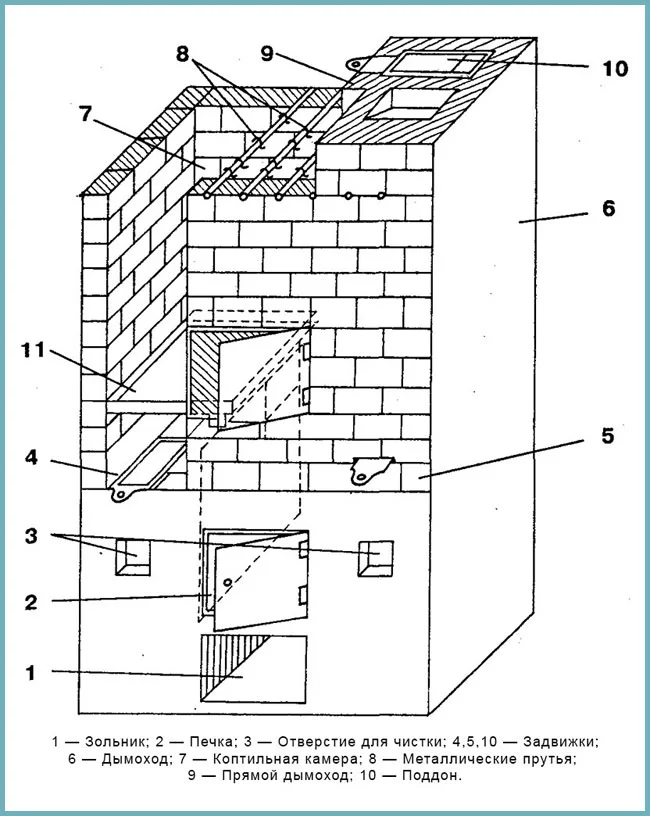

Конструкция любой коптильни состоит из:

• топки;
• поддувала;
• дымохода;
• камеры копчения;
• двери;
• верхнего перекрытия (крыши);
• металлических решеток и горизонтальных брусьев с крючками;
• поддона для сбора жира.

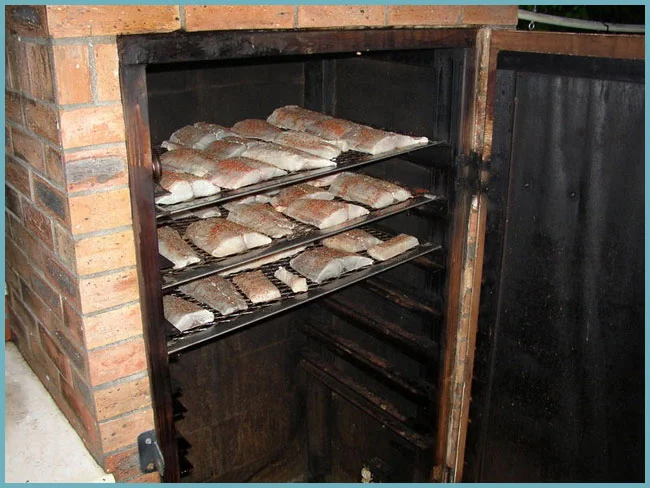

Заложенная в топку щепа образует густой дым, который по дымоходу подается в коптильную камеру. Отходы горения (зола) скапливаются в поддувале, расположенным под топкой. Продукты в камере копчения раскладываются на металлические решетки или подвешиваются на специальные крючки. Для сбора образовывающегося жира обязательно необходимо установить съемный поддон.

Подготовительные работы

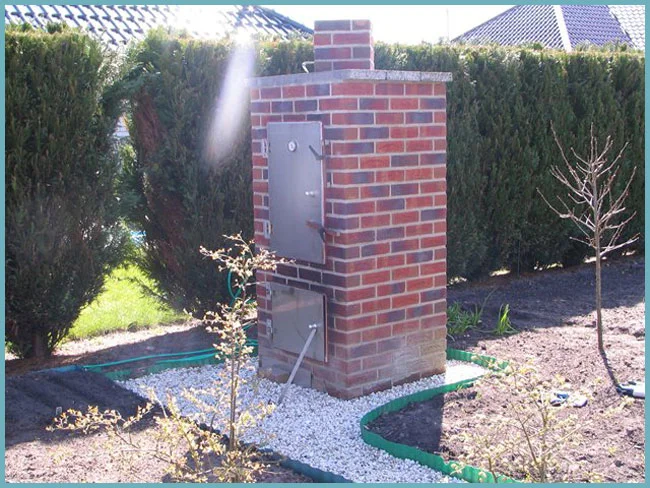

Правильный выбор места для стационарной коптильни имеет большое значение, так как процесс копчения сопряжен с огнем, дымом и копотью. Главное требование противопожарной безопасности — отдаленность от жилых и хозяйственных построек на участке. Это же правило касается и зеленых насаждений. Так же нужно учесть, чтобы площадь выбранного участка была достаточной для прокладки дымохода.

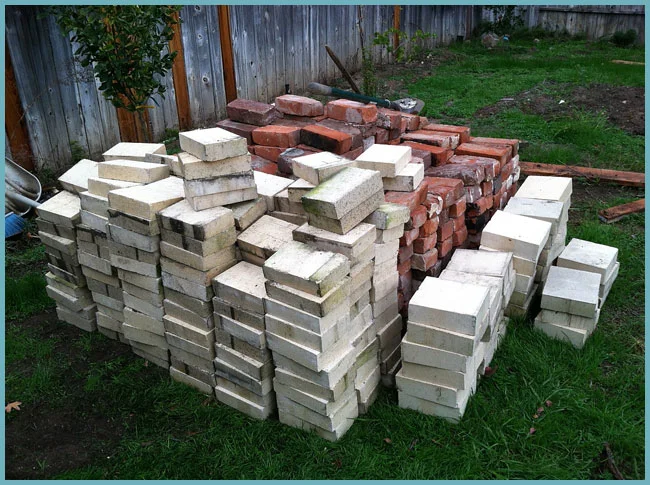

Выбранное для строительства место нужно заранее очистить от посторонних предметов, мусора и травы. Стоит также позаботиться и о необходимых материалах и инструментах. Вам понадобятся:

• огнеупорный кирпич;
• цемент, песок, глина;
• деревянные двери;
• мешковина;
• материалы для крыш;
• металлический уголок;
• измерительные приборы;
• мастерок, молоток, шпатель;
• емкость для замеса раствора.

Для качественной работы специалисты рекомендуют новичкам заранее подготовить чертеж строения и разработать пошаговую инструкцию, которой стоит придерживаться при возведении коптильни своими руками. Не лишним будет изучить теорию, ознакомиться с фото и видео предстоящих работ.

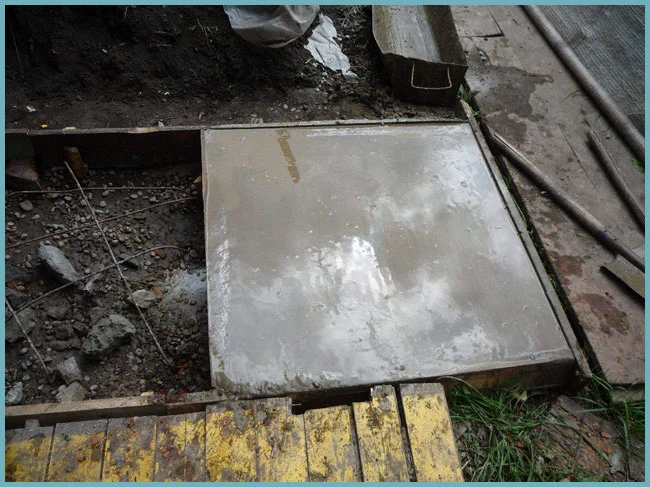

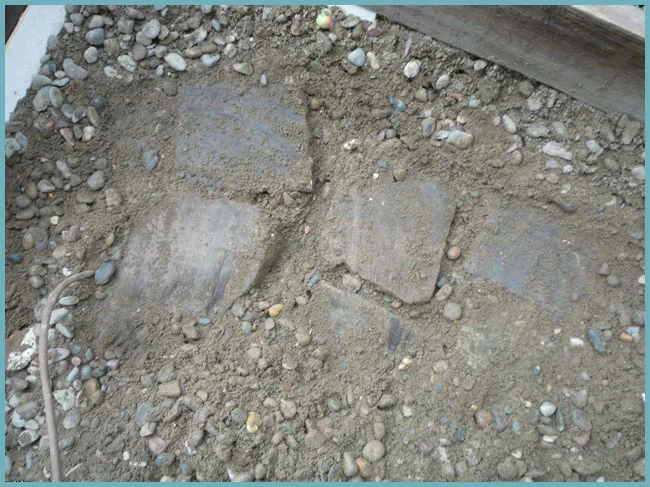

Закладка фундамента

Как и любому строению, коптильне необходим прочный фундамент. Первым делом нужно выполнить разметку согласно размерам будущей коптильни. Для этого используют деревянные колья и шнур. Для небольших коптилен фундамента глубиной в 40 см будет вполне достаточно. Если же возводится более объемная конструкция, фундамент стоит углубить сильнее и армировать его при заливке.

Для заливки фундамента использует цементно-песочную смесь с добавлением гравия или щебня. В некоторых случаях фундаментную траншею можно заложить строительным мусором, а сверху залить бетоном. Так как нагрузка на фундамент коптильни небольшая, такого устройства будет вполне достаточно.

Совет. Для обеспечения гидроизоляции фундамента рекомендуется накрыть его слоем рубероида.

Нелишним будет обустроить цоколь. Для этого необходимо соорудить деревянную опалубку, по ширине превосходящую заложенный фундамент.

Выкладываем дымоход

Принцип постройки любой коптильни одинаковый, независимо от ее размеров и внутреннего устройства. В первую очередь выкладывается дымоход – главный рабочий элемент конструкции. Под дымоход в земле выкапывают траншею следующих размеров:

• ширина – 50 см;
• глубина – 30-40 см;
• длина — 25-30 см.

Дно подготовленной траншеи тщательно утрамбовывают и укладывают ряд кирпича с использованием глиняного раствора. Важно, чтобы по длине дымохода находилось два кирпича, расположенных встык друг к другу. Дымоходный канал с одной стороны ограничивается топкой, а с другой – коптильной камерой. Правило расположения камеры подразумевает, что дымовой канал должен восходить от топки под углом 8-9 градусов. При кладке дымохода кирпич устанавливается на ребро, а перевязка всех швов остается одинаковой. Вертикальные стенки дымохода возводятся на высоту 25 см. Верхнее перекрытие дымохода также выполняется из кирпича. Для удобства рекомендуют выполнять ее в форме домика. Когда дымоход выложен, нужно дать подсохнуть используемому раствору. Далее дымоход засыпают слоем земли, который ограничивается коптильной камерой.

Внимание! Дымоход не должен входить в коптильную камеру более чем на 25-30 см. Слой насыпаемой на дымоход земли должен составлять 12-14 см.

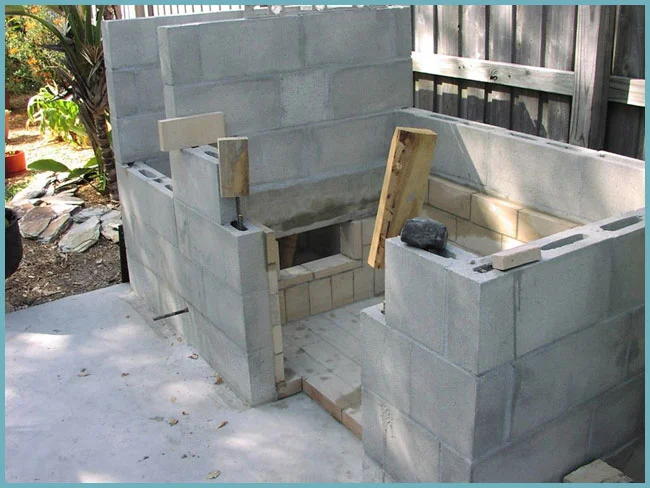

Выкладываем коптильную камеру

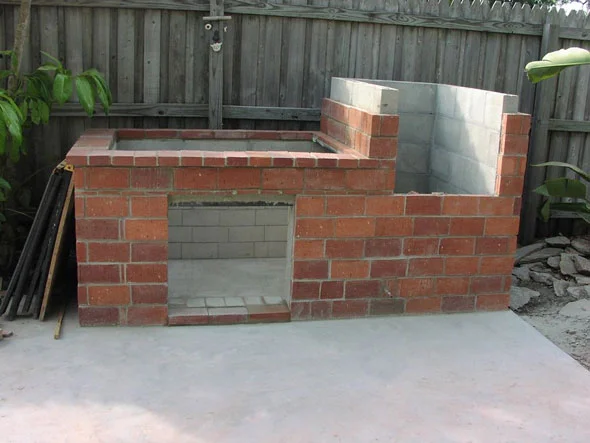

Когда дымоход готов, можно приступать к возведению коптильного отдела. Здесь можно проявить фантазию, выстроив круглую, квадратную или прямоугольную камеру. На помощь придут чертежи, фото, видео и пошаговые инструкции, широко представленные в интернете. Самое главное — не спешить, а качественно выкладывать кирпич. Для домашней коптильни вполне достаточной будет камера размером 1 х 1 м и в высоту 1,5 м. Кладку желательно выполнять на раствор из глины, укладывая кирпич на ребро. Глина – природный материал, и при воздействии высоких температур не выделяет вредных веществ.

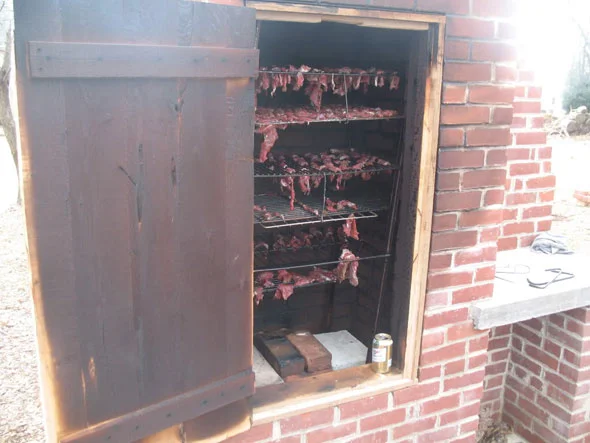

В верхнюю часть камеры забуривают металлические штыри, на которые будет монтироваться решетка или прутья с крючками для продуктов. В нижней части нужно предусмотреть крепления для мешковины, которая используется как фильтр для дыма. Посредине – крепления для съемного жироулавливающего поддона. Сверху камера накрывается специальной крышкой, регулирующей плотность дыма. Если конструкцией коптильни предусмотрен монтаж крыши, не стоит забывать о вентилируемых открывающихся отверстиях. Когда каркас коптильной камеры готов, можно устанавливать двери и монтировать приспособления для раскладки продуктов.

Обустройство топки

Топка обустраивается на противоположном от камеры конце дымохода. Конструкция ее очень проста. Изготавливают ее из толстого листового железа с габаритами 40 х 35 х 35 см. Под топкой располагают небольшое поддувало для сбора золы и обеспечения тяги в дымоходе. Сзади или сбоку топка соединяется с дымоходом. С внешней стороны топку рекомендуется обложить кирпичом. Это позволит уберечь ее от воздействия атмосферных осадков и придать завершенный внешний вид всему строению. Подробно весь процесс возведения коптильни на приусадебном участке можно посмотреть на видео. Пошаговая инструкция строительства коптильни из кирпича своими руками

1. Закладываем фундамент под коптильную камеру.
2. Выкапываем траншею под дымоход.
3. Выкладываем дымоход из кирпича.
4. Возводим коптильную камеру.
5. Обустраиваем топку.
6. Придаем строению декоративный внешний вид.

Новичкам в строительном деле не стоит отчаиваться при строительстве коптильни из кирпича своими руками. Если у вас есть желание, значит, все получится! Главное – наберитесь терпения, и не спеша, шаг за шагом выполняйте эту кропотливую работу. В результате коптильня из кирпича будет служить вам долго и исправно.

Строительство коптильни из кирпича своими руками: видео

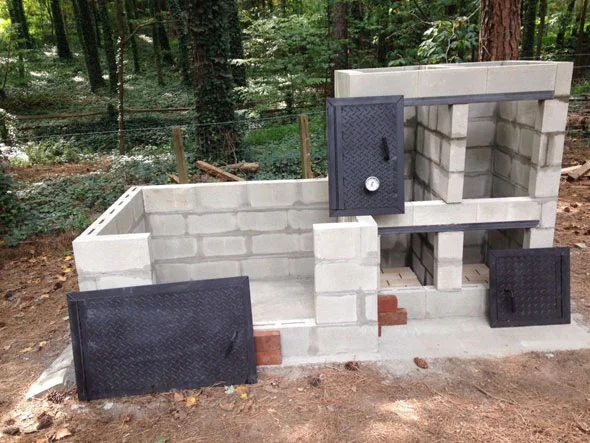

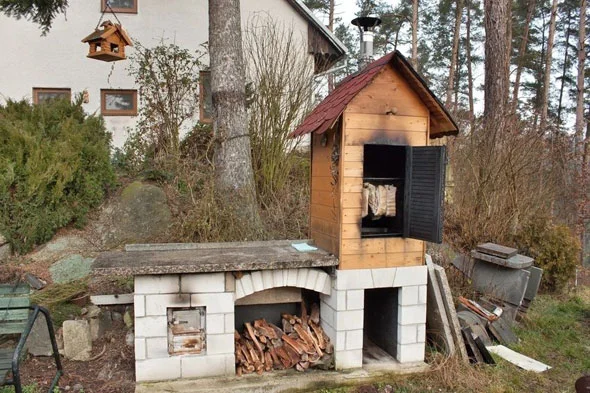

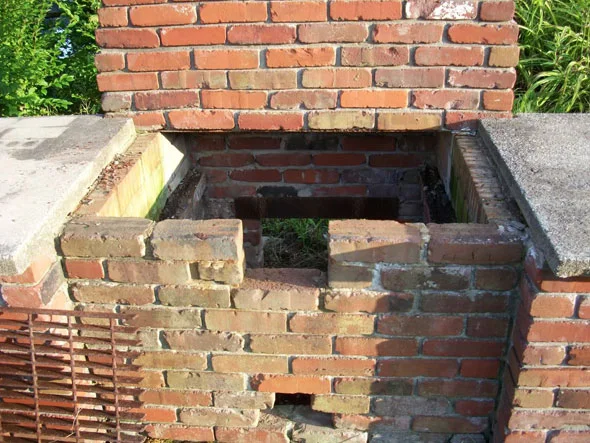

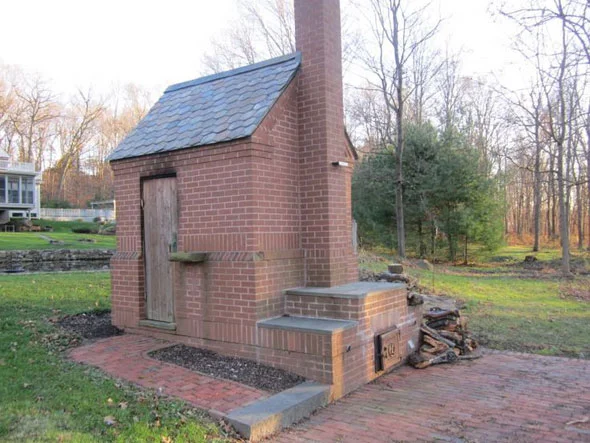

Коптильня из кирпича: фото
